شیر صافی فولادی کلاس 800

توضیحات

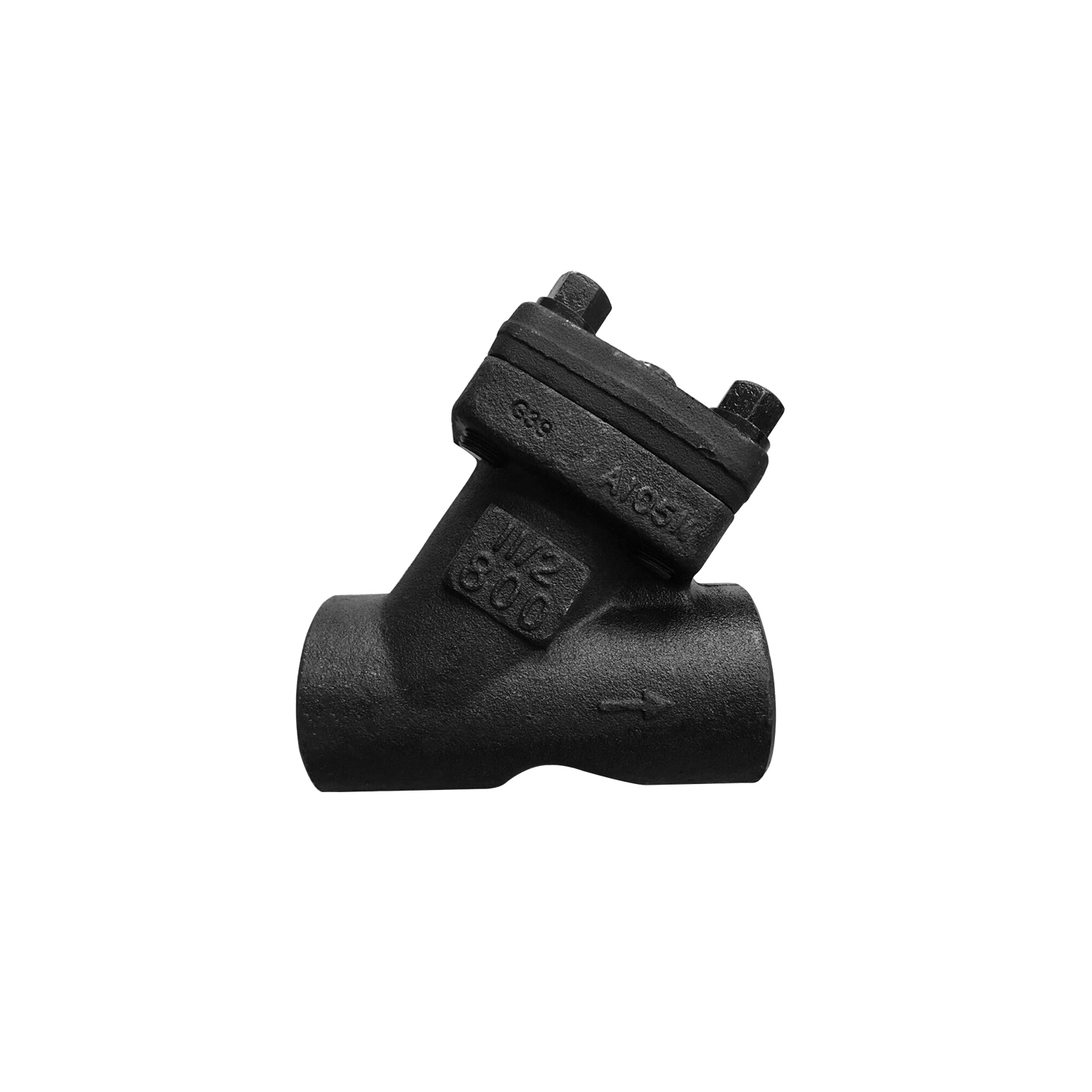

شیر صافی فولادی کلاس 800 یا Forged Steel Strainer Class 800 یکی از تجهیزات مهم پایپینگ برای محافظت از شیرآلات، پمپ‌ها، تجهیزات ابزار دقیق و سایر اجزای حساس خطوط فرآیندی در برابر ذرات جامد و آلودگی‌های موجود در سیال است. وظیفه اصلی این تجهیز، جداسازی مکانیکی ذراتی مانند براده فلز، زنگ‌زدگی، رسوب، شن و سایر ناخالصی‌ها از مسیر جریان است.

در پروژه‌هایی که فشار و دمای سیال بالا است، استفاده از صافی معمولی همیشه انتخاب مناسبی نیست. به همین دلیل صافی فولادی کلاس 800، به‌ویژه در مدل‌های فورج‌شده، برای سرویس‌های فشار بالا مورد توجه قرار می‌گیرد. این تجهیزات معمولاً در سایزهای کوچک و متوسط و با اتصالات رزوه‌ای یا Socket Weld ساخته می‌شوند. استاندارد API 602 نیز کلاس 800 را برای برخی شیرآلات فولادی دارای اتصال رزوه‌ای و ساکت‌ولد به‌عنوان یک رده فشار/دمای پرکاربرد مطرح می‌کند.

نکته مهم این است که Class 800 به‌تنهایی یک فشار ثابت و مستقل از دما نیست؛ فشار مجاز به جنس بدنه، متریال اجزا و دمای کاری وابسته است. برای نمونه، جداول ASME B16.34 برای مواد مختلف در دماهای گوناگون، فشارهای کاری متفاوتی ارائه می‌کنند. بنابراین در انتخاب صافی برای یک پروژه صنعتی باید مشخصات واقعی سیال و شرایط طراحی بررسی شود.

شیر صافی فولادی کلاس 800 چگونه کار می‌کند؟

ساختار صافی نسبتاً ساده اما بسیار کاربردی است. سیال از ورودی وارد بدنه شده و هنگام عبور از توری یا المنت فیلتر، ذرات بزرگ‌تر از اندازه مش از مسیر جریان جدا می‌شوند. ذرات روی سطح یا داخل سبد صافی جمع شده و سیال تمیزتر از خروجی خارج می‌شود.

در مدل‌های رایج، Y-Strainer به دلیل ابعاد جمع‌وجور و قابلیت نصب در خطوط مختلف کاربرد زیادی دارد. نوع T-Strainer نیز برای برخی خطوط فرآیندی و شرایطی که ظرفیت نگهداری ذرات بیشتری مورد نیاز است، استفاده می‌شود.

بدنه فولادی فورج‌شده، مقاومت مکانیکی مناسبی ایجاد می‌کند و انتخاب صحیح متریال توری نیز باید بر اساس نوع سیال، دما، فشار و میزان آلودگی انجام شود.

جدول مشخصات فنی شیر صافی فولادی کلاس 800

توجه: مقادیر دقیق فشار، دما، سایز، نوع اتصال و متریال باید از دیتاشیت سازنده و مشخصات پروژه استخراج شود؛ زیرا رده فشاری با تغییر جنس و دمای کاری، ظرفیت مجاز متفاوتی خواهد داشت.

کاربرد صنعتی صافی فولادی کلاس 800

این تجهیز بیشتر در جاهایی استفاده می‌شود که وجود ذرات جامد می‌تواند به تجهیزات پایین‌دست آسیب وارد کند:

• پالایشگاه‌های نفت و گاز
• مجتمع‌های پتروشیمی
• خطوط انتقال نفت خام و فرآورده‌های نفتی
• خطوط گاز صنعتی
• سیستم‌های بخار
• نیروگاه‌های بخار
• نیروگاه‌های سیکل ترکیبی
• صنایع فولاد
• صنایع سیمان
• واحدهای فرآیندی شیمیایی
• خطوط آب صنعتی و خنک‌کننده
• حفاظت از پمپ‌ها
• حفاظت از شیرهای کنترلی
• حفاظت از تجهیزات ابزار دقیق
• خطوط ورودی کمپرسورها و تجهیزات حساس
• سیستم‌های فرآیندی فشار بالا

در چنین کاربردهایی، صافی در واقع یک لایه حفاظتی مکانیکی است و با جلوگیری از ورود ذرات به تجهیزات پایین‌دست می‌تواند هزینه تعمیرات و توقف خط را کاهش دهد.

مزایای صافی فولادی کلاس 800

• مناسب برای سرویس‌های فشار بالا
• استحکام مکانیکی مناسب
• مقاومت خوب در برابر شرایط سخت فرآیندی
• جلوگیری از ورود ذرات جامد به تجهیزات
• افزایش عمر شیرآلات و پمپ‌ها
• کاهش احتمال آسیب تجهیزات پایین‌دست
• ساختار نسبتاً ساده
• امکان تمیزکاری یا تعویض المنت در مدل‌های قابل سرویس
• افت فشار قابل کنترل با انتخاب صحیح مش
• امکان استفاده از متریال‌های مختلف
• مناسب برای صنایع نفت، گاز و پتروشیمی
• قابلیت استفاده در خطوط بخار و سیالات صنعتی
• کاهش هزینه‌های تعمیر و نگهداری تجهیزات حساس

عوامل و علل آسیب دیدن صافی فولادی کلاس 800

حتی یک صافی باکیفیت نیز در صورت انتخاب یا بهره‌برداری نادرست ممکن است دچار مشکل شود. مهم‌ترین عوامل عبارت‌اند از:

• انتخاب مش بسیار ریز برای سیال آلوده
• تجمع بیش از حد ذرات داخل صافی
• افزایش بیش از حد افت فشار
• خوردگی بدنه
• خوردگی توری یا المنت
• استفاده از متریال نامناسب برای سیال
• فشار بالاتر از محدوده طراحی
• دمای بیش از حد مجاز
• ضربه قوچ
• ارتعاشات شدید خط لوله
• نصب نادرست
• تمیز نکردن دوره‌ای المنت
• ورود ذرات بزرگ و فلزی به خط
• آسیب مکانیکی به توری هنگام تعمیرات
• آب‌بندی نامناسب اتصالات
• استفاده از صافی با ظرفیت کمتر از نیاز واقعی سیستم

نشانه‌های خرابی و آسیب صافی کلاس 800

برخی علائم می‌توانند نشان دهند که صافی نیازمند بازرسی یا سرویس است:

۱. افزایش افت فشار: یکی از مهم‌ترین علائم گرفتگی صافی، افزایش اختلاف فشار بین ورودی و خروجی است. هرچه المنت بیشتر با ذرات مسدود شود، مقاومت عبور جریان افزایش پیدا می‌کند.

۲. کاهش دبی: اگر میزان گرفتگی شدید باشد، جریان خروجی کاهش پیدا کرده و عملکرد تجهیزات پایین‌دست مختل می‌شود.

۳. افزایش فشار در قسمت ورودی: بالا رفتن فشار قبل از صافی می‌تواند نشانه تجمع آلودگی در المنت باشد.

۴. کاهش فشار بعد از صافی: افت فشار غیرعادی در سمت خروجی نیز می‌تواند ناشی از گرفتگی باشد.

۵. نشتی از محل اتصال: آسیب به رزوه، Socket Weld یا آب‌بندی می‌تواند موجب نشتی سیال شود.

۶. خوردگی بدنه یا توری: تغییر رنگ، پوسته‌شدن، حفره‌های خوردگی و نازک‌شدن بدنه یا المنت از نشانه‌های مهم آسیب هستند.

۷. پارگی یا تغییر شکل توری: در اثر فشار زیاد، ضربه مکانیکی یا تجمع شدید ذرات ممکن است توری تغییر شکل داده یا پاره شود.

۸. ورود ذرات به تجهیزات پایین‌دست: اگر المنت صافی آسیب دیده باشد، ممکن است ذرات بدون فیلتراسیون مناسب عبور کرده و به شیر، پمپ یا تجهیزات حساس برسند.

چگونه عمر صافی فولادی کلاس 800 را افزایش دهیم؟

برای جلوگیری از خرابی زودهنگام، بهتر است:

• اختلاف فشار ورودی و خروجی به‌صورت دوره‌ای کنترل شود.
• المنت در فواصل مناسب تمیز شود.
• مش متناسب با نوع سیال انتخاب شود.
• جنس توری با شرایط خوردگی سازگار باشد.
• فشار و دمای سیستم از محدوده طراحی فراتر نرود.
• هنگام تعمیر، توری با ابزار نامناسب آسیب نبیند.
• بدنه و اتصالات از نظر نشتی بازرسی شوند.
• در سرویس‌های حساس، وضعیت صافی در برنامه نگهداری پیشگیرانه قرار گیرد.
• قبل از خرید، مشخصات واقعی فرآیند در اختیار تأمین‌کننده قرار گیرد.

پتروکالای نفت آریا؛ تأمین‌کننده تجهیزات و اقلام تأسیسات صنعتی

شرکت پترو کالای نفت آریا با پشتوانه علمی و تجربه در زمینه تهیه و تأمین اقلام تأسیسات صنعتی، سفارش و ساخت تجهیزات و ماشین‌آلات صنعتی، در تأمین تجهیزات مورد نیاز پروژه‌های صنعتی فعالیت دارد. این مجموعه با توجه به نیازهای فنی هر پروژه، در زمینه تأمین تجهیزات مورد استفاده در پروژه‌های نفت، گاز، پتروشیمی، صنایع فولاد، سیمان، نیروگاه‌های بخار و سیکل ترکیبی و سایر صنایع خدمات ارائه می‌کند.

در انتخاب و تأمین شیر صافی فولادی کلاس 800 نیز عواملی مانند فشار و دمای عملیاتی، نوع سیال، سایز خط، جنس بدنه، نوع اتصال، جنس المنت، اندازه مش و شرایط نصب اهمیت زیادی دارند. به همین دلیل، تهیه تجهیز صرفاً بر اساس عبارت «Class 800» کافی نیست و باید مشخصات فنی آن با دیتاشیت و شرایط واقعی پروژه تطبیق داده شود.

سؤالات متداول درباره شیر صافی فولادی کلاس 800

شیر صافی فولادی کلاس 800 چه کاربردی دارد؟

وظیفه اصلی آن حذف ذرات جامد و آلودگی‌های موجود در سیال و محافظت از تجهیزات پایین‌دست مانند پمپ‌ها، شیرها و تجهیزات ابزار دقیق است.

آیا Class 800 به معنی تحمل 800 psi است؟

خیر. Class 800 به معنای فشار ثابت 800 psi نیست. رده فشاری بر اساس استاندارد و با توجه به جنس و دمای کاری تعیین می‌شود و فشار مجاز می‌تواند با افزایش دما تغییر کند.

صافی فولادی کلاس 800 بیشتر در چه صنایعی استفاده می‌شود؟

نفت، گاز، پتروشیمی، پالایشگاه‌ها، نیروگاه‌ها، فولاد، سیمان و سایر صنایع فرآیندی از مهم‌ترین مصرف‌کنندگان این تجهیزات هستند.

تفاوت Y-Strainer و T-Strainer چیست؟

هر دو برای جداسازی ذرات جامد استفاده می‌شوند، اما هندسه بدنه و ظرفیت نگهداری ذرات آن‌ها متفاوت است. انتخاب بین این دو به فضای نصب، میزان آلودگی سیال و الزامات فرآیندی بستگی دارد.

چه زمانی باید المنت صافی را تمیز کرد؟

زمانی که اختلاف فشار دو طرف صافی افزایش پیدا کند یا دبی عبوری کاهش یابد، باید وضعیت المنت بررسی و در صورت نیاز تمیز یا تعویض شود.

برای انتخاب صافی کلاس 800 چه اطلاعاتی لازم است؟

حداقل باید سایز خط، نوع سیال، فشار و دمای کاری، دبی، نوع اتصال، جنس مورد نیاز و میزان و اندازه ذرات موجود در سیال مشخص باشد.

آیا صافی فولادی کلاس 800 قابل تعمیر است؟

در بسیاری از مدل‌ها بله؛ المنت قابل دسترسی بوده و می‌توان آن را تمیز یا تعویض کرد. البته قابلیت تعمیر و نوع قطعات یدکی به طراحی سازنده بستگی دارد.

چرا انتخاب اندازه مش اهمیت دارد؟

مش بیش از حد ریز می‌تواند سریعاً مسدود شده و افت فشار زیادی ایجاد کند، در حالی که مش بیش از حد درشت ممکن است نتواند از تجهیزات پایین‌دست در برابر ذرات موردنظر محافظت کند. بنابراین انتخاب مش باید بر اساس نیاز واقعی فرآیند انجام شود.

شیر صافی فولادی کلاس 800

شیر صافی فولادی کلاس 800 یک تجهیز حفاظتی مهم در خطوط فشار بالا است که با حذف ذرات جامد، از تجهیزات حساس فرآیندی محافظت می‌کند. انتخاب صحیح متریال، مش، سایز، نوع اتصال و رده فشار، در کنار سرویس و پایش افت فشار، مهم‌ترین عوامل دستیابی به عملکرد مطمئن و طول عمر بالای این تجهیز هستند. API 602 نیز برای شیرهای فولادی کوچک با اتصالات رزوه‌ای و ساکت‌ولد، الزامات مرتبط با Class 800 و ارتباط رده فشار/دما با ASME B16.34 را مشخص می‌کند.
