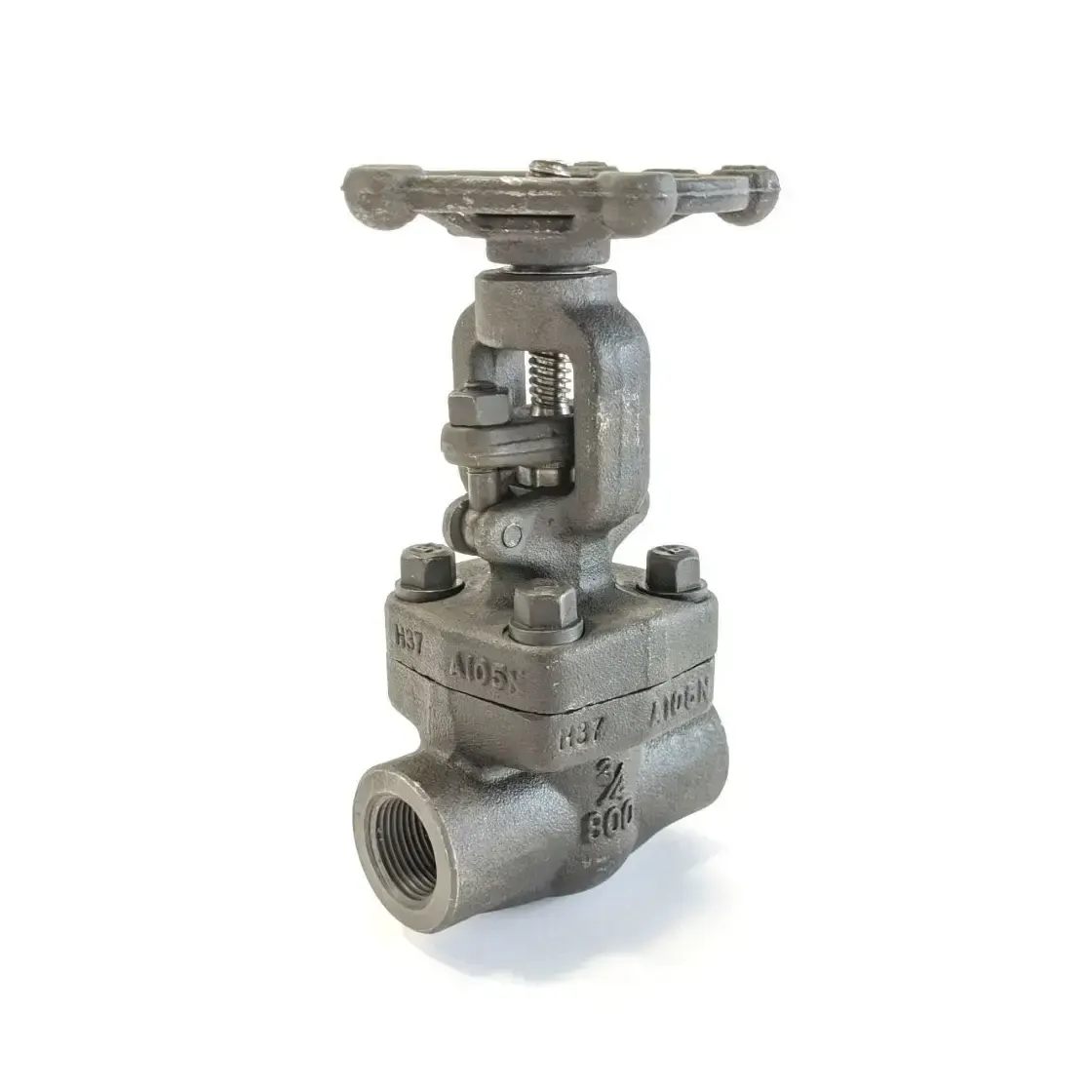

شیر فلکه کشویی کلاس 800

توضیحات

شیر فلکه کشویی کلاس 800 (Gate Valve Class 800) یکی از مهم‌ترین شیرآلات صنعتی مورد استفاده در سیستم‌های انتقال سیالات با فشار بالا است که به منظور قطع و وصل کامل جریان طراحی شده و برای کنترل دبی سیال مناسب نیست. این نوع شیر با بهره‌گیری از استانداردهای بین‌المللی نظیر ASME B16.34 و API 602 تولید شده و در خطوط انتقال نفت، گاز، بخار، آب، مواد شیمیایی و سایر سیالات صنعتی که نیازمند تحمل فشار و دمای بالا هستند، کاربرد گسترده‌ای دارد. کلاس 800 بیانگر کلاس فشاری شیر بوده و نشان‌دهنده قابلیت تحمل فشار بالا در شرایط عملیاتی مختلف است. این شیرها معمولاً از جنس فولاد فورج (Forged Steel) ساخته می‌شوند و به دلیل استحکام مکانیکی بالا، مقاومت عالی در برابر خوردگی و عمر طولانی، یکی از گزینه‌های اصلی صنایع سنگین محسوب می‌شوند.

شیر فلکه کشویی کلاس 800

در شیر کشویی کلاس 800، حرکت کشو به صورت عمودی انجام شده و هنگام باز بودن کامل، مسیر عبور سیال تقریباً بدون مانع است؛ بنابراین افت فشار بسیار کمی در سیستم ایجاد می‌شود. به همین دلیل از این شیر در خطوط اصلی فرآیندی که نیاز به جریان کامل دارند، استفاده فراوانی می‌شود.

در پروژه‌های حساس نفت، گاز، پتروشیمی و نیروگاهی، انتخاب شیر مناسب اهمیت بسیار زیادی دارد. پتروکالای نفت آریا با پشتوانه علمی، دانش فنی و سال‌ها تجربه در زمینه تهیه و تأمین اقلام تأسیسات صنعتی، سفارش و ساخت تجهیزات و ماشین‌آلات صنعتی، یکی از مجموعه‌های معتبر در تأمین انواع شیرآلات صنعتی از جمله شیر فلکه کشویی کلاس 800 برای پروژه‌های نفت، گاز، پتروشیمی، صنایع فولاد، سیمان، پالایشگاه‌ها، نیروگاه‌های بخار و سیکل ترکیبی و سایر صنایع کشور به شمار می‌رود.

جدول مشخصات فنی شیر فلکه کشویی کلاس 800

کاربردهای صنعتی شیر فلکه کشویی کلاس 800

این شیر به دلیل تحمل فشار بالا در صنایع مختلف مورد استفاده قرار می‌گیرد، از جمله:

• خطوط انتقال نفت خام
• خطوط انتقال گاز طبیعی
• صنایع پتروشیمی
• پالایشگاه‌های نفت و گاز
• نیروگاه‌های بخار
• نیروگاه‌های سیکل ترکیبی
• صنایع فولاد
• صنایع سیمان
• کارخانه‌های شیمیایی
• سیستم‌های بخار فشار بالا
• خطوط انتقال آب صنعتی
• صنایع دارویی
• صنایع غذایی (در مدل استنلس استیل)
• صنایع دریایی
• صنایع معدنی

مزایای شیر فلکه کشویی کلاس 800

• افت فشار بسیار کم در حالت باز
• آب‌بندی بسیار مناسب
• تحمل فشارهای بالا
• مقاومت زیاد در برابر دماهای بالا
• عمر کاری طولانی
• مقاومت عالی در برابر خوردگی
• عملکرد نرم و مطمئن
• مناسب برای سرویس‌های سنگین
• قابلیت تعمیر و تعویض قطعات
• استحکام مکانیکی بالا
• هزینه نگهداری پایین
• قابلیت استفاده در شرایط سخت صنعتی
• قابلیت استفاده در خطوط بخار
• مقاومت بالا در برابر سایش
• سازگاری با انواع سیالات صنعتی

عوامل و علل آسیب دیدن شیر فلکه کشویی کلاس 800

خرابی این شیر معمولاً به دلیل شرایط نامناسب بهره‌برداری یا نگهداری ایجاد می‌شود.

مهم‌ترین عوامل عبارت‌اند از:

• وجود ذرات جامد در سیال
• خوردگی شیمیایی
• کاویتاسیون
• فشار بیش از حد مجاز
• دمای بالاتر از محدوده طراحی
• باز و بسته کردن سریع شیر
• استفاده نیمه‌باز از شیر
• انتخاب نامناسب متریال
• فرسودگی پکینگ
• آسیب دیدن سیت
• ضربه قوچ (Water Hammer)
• نصب اشتباه
• روانکاری نامناسب رزوه ساقه
• لرزش بیش از حد خط لوله
• عدم انجام سرویس‌های دوره‌ای

نشانه‌های خرابی شیر فلکه کشویی کلاس 800

در صورت مشاهده علائم زیر، شیر باید بررسی شود:

• نشتی از محل پکینگ
• نشتی از فلنج‌ها
• عبور سیال در حالت بسته
• سخت شدن باز و بسته شدن شیر
• گیر کردن کشو
• خوردگی بدنه
• ترک در بدنه
• ایجاد صدای غیرعادی
• لرزش شیر
• ساییدگی ساقه
• شکستگی هندویل
• کاهش آب‌بندی
• زنگ‌زدگی قطعات داخلی
• تغییر شکل کشو
• کاهش راندمان سیستم

روش‌های افزایش طول عمر شیر فلکه کشویی کلاس 800

برای افزایش دوام و عملکرد مناسب این شیر رعایت نکات زیر توصیه می‌شود:

• انجام سرویس‌های دوره‌ای
• روانکاری منظم ساقه شیر
• استفاده از متریال متناسب با نوع سیال
• جلوگیری از ضربه قوچ
• استفاده صحیح فقط در حالت کاملاً باز یا کاملاً بسته
• کنترل فشار و دمای سیستم
• تعویض به‌موقع پکینگ
• بازدید دوره‌ای از سیت و دیسک
• استفاده از فیلتر در خطوط دارای ذرات جامد
• نصب صحیح مطابق دستورالعمل سازنده

اهمیت انتخاب شیر فلکه کشویی کلاس 800 مناسب

انتخاب صحیح شیر فلکه کشویی نقش مهمی در افزایش ایمنی، کاهش هزینه‌های تعمیرات و افزایش بهره‌وری خطوط انتقال دارد. پارامترهایی مانند فشار کاری، دمای سیال، نوع خورندگی، جنس بدنه، نوع اتصال و استانداردهای ساخت باید پیش از خرید به‌دقت بررسی شوند. استفاده از تجهیزات استاندارد و دارای گواهی‌های معتبر، احتمال توقف تولید و بروز نشتی را به حداقل می‌رساند.

پتروکالای نفت آریا؛ تأمین‌کننده تخصصی شیرآلات صنعتی

پتروکالای نفت آریا با بهره‌گیری از دانش مهندسی، تجربه اجرایی و شبکه گسترده تأمین‌کنندگان داخلی و بین‌المللی، در زمینه تهیه و تأمین اقلام تأسیسات صنعتی، سفارش و ساخت تجهیزات و ماشین‌آلات صنعتی فعالیت می‌کند. این مجموعه با ارائه انواع شیرآلات صنعتی، اتصالات، فلنج‌ها، تجهیزات پایپینگ و تجهیزات مورد نیاز پروژه‌های نفت، گاز، پتروشیمی، صنایع فولاد، سیمان، پالایشگاه‌ها، نیروگاه‌های بخار و سیکل ترکیبی، تلاش می‌کند محصولات استاندارد و باکیفیت را مطابق نیاز پروژه‌های صنعتی در اختیار کارفرمایان، پیمانکاران و صنایع مادر قرار دهد. ارائه مشاوره فنی، انتخاب محصول متناسب با شرایط فرآیندی و تأمین تجهیزات مطابق استانداردهای بین‌المللی از مهم‌ترین مزایای همکاری با این مجموعه است.

سوالات متداول درباره شیر فلکه کشویی کلاس 800

1. شیر فلکه کشویی کلاس 800 برای چه فشاری طراحی شده است؟

این شیر برای سیستم‌های فشار بالا طراحی شده و مقدار دقیق فشار قابل تحمل به دما، جنس بدنه و استاندارد ساخت بستگی دارد.

2. آیا از این شیر می‌توان برای تنظیم جریان استفاده کرد؟

خیر. شیر فلکه کشویی تنها برای قطع و وصل کامل جریان مناسب است و استفاده از آن در حالت نیمه‌باز باعث آسیب به دیسک و سیت می‌شود.

3. تفاوت کلاس 800 با کلاس 150 یا 300 چیست؟

کلاس 800 برای فشارهای کاری بالاتر طراحی شده و از نظر ضخامت بدنه، استحکام و مقاومت مکانیکی نسبت به کلاس‌های پایین‌تر عملکرد بهتری دارد.

4. بهترین جنس بدنه برای سیالات خورنده چیست؟

برای سیالات خورنده معمولاً فولاد زنگ‌نزن ASTM A182 F316 یا آلیاژهای مقاوم به خوردگی انتخاب می‌شوند.

5. آیا شیر فلکه کشویی کلاس 800 برای بخار مناسب است؟

بله، در صورت انتخاب متریال مناسب و رعایت محدوده دمای کاری، این شیر یکی از بهترین گزینه‌ها برای خطوط بخار فشار بالا محسوب می‌شود.

6. مهم‌ترین علت نشتی شیر فلکه کشویی چیست؟

فرسودگی پکینگ، آسیب‌دیدگی سیت و دیسک، خوردگی قطعات داخلی یا نصب و بهره‌برداری نادرست از مهم‌ترین دلایل نشتی این شیر هستند.

7. هنگام خرید شیر فلکه کشویی کلاس 800 به چه نکاتی باید توجه کرد؟

بررسی کلاس فشاری، استانداردهای ساخت، جنس بدنه و قطعات داخلی، نوع اتصال، دمای کاری، سازگاری با سیال فرآیندی و اعتبار تأمین‌کننده از مهم‌ترین نکات در انتخاب این تجهیز صنعتی است.
